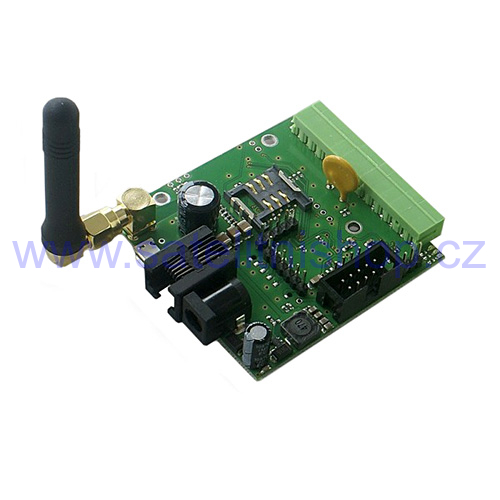

GSM controller (ovladač), kontroler V3

GSM controller (ovladač), kontroler V3

Přednosti:

• Řízení pomocí SMS nebo USB (připojený k PC).
• Aktualizace firmwaru přes USB
• sledování dalších zařízení jako jsou detektory
• měření napětí, teploty, vlhkosti a dalších veličin.
• počítání impulsů vstup INP4D
• tranzistorový výstup (do 1A), externi přídavná deska se 4 relé nebo 4-port PoE
• SMS upozornění o změně digitálního vstupu
• Schopnost odesílat data senzorů na serveru klientem HTTP.
• Podporované senzory: PT1000, DS18B20, DTH22 (teplota a vlhkost)
• Výchozí autorizační kód "1 234"

Technická specifikace:

• Napájecí napětí: 6 - 28V
• Klidová spotřeba bez vysílání GSM: 0,3W
• Ochrana proti přepólování: ANO
• Rozhraní: USB (virtuální COM port == 115200 přenosová rychlost, 8 bitů, 1 stop bit, řízení toku: žádne), 1-Wire (RJ11), SPI, I2C, UART
• Tranzistorový výstup: max 28V - 1A
• Výstup s otevřeným kolektorem tranzistoru BC847B (45V-100mA)
• Digitální vstupy: max. 20V
• Provozní teplota: -20 až +85 ° C
• Hmotnost 43 g
• Rozměry: 60 x 61 mm (bez krytu)

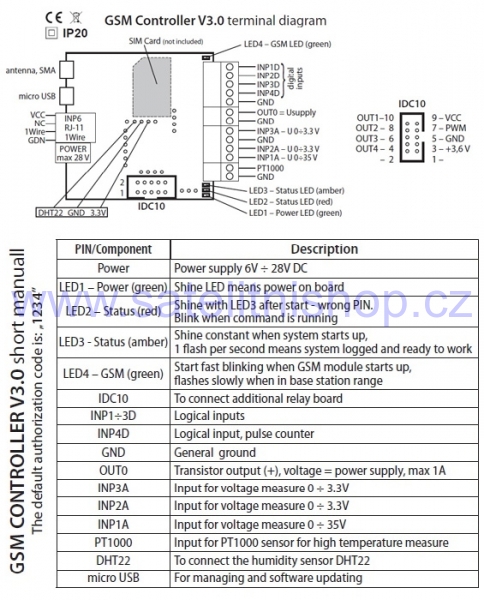

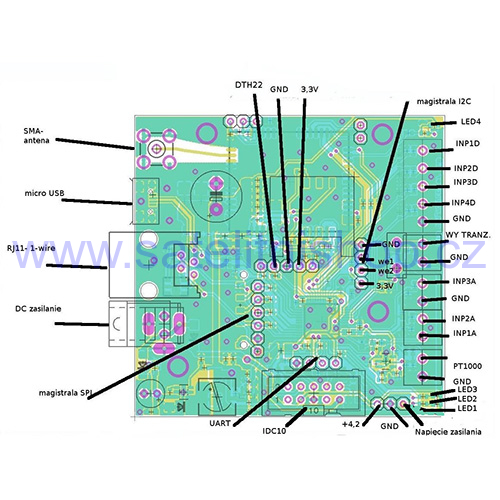

Vstupy / výstupy

• 1 výstupní tranzistor pro napájení dalších zařízení, zátěž 1A, výstupní napětí dle napájecího napětí
• 4 výstupy s otevřeným kolektorem (tranzistor BC847B) k přpojení relé, PoE resetátoru nebo jiného zařízení
• 4 logické vstupy: sledování jiných zařízení, jako jsou napájecí zdroje a kontakty. Spolupráce s výstupy OC, NO, NC
• 4 analogové vstupy, 12-bitový převodník: InP1: napětí 35V INP2: napětí na 3,3 V INP3: napětí 3,3 V PT1000-pro připojení teplotního senzoru PT1000
• 1 Interface k DTH22 - měření vlhkosti
• BUS 1-Wire (RJ11) - pro připojení čidla DS18B20, max 8ks
• BUS USB pro konfiguraci modulu, hodnot senzorů a k aktualizaci software
• I2C BUS - pro připojení dalších čidel, rozšíření nejsou podporovány ve verzi 1.0.
• Interface UART - pro připojení dalších čidel, rozšíření nejsou podporovány ve verzi 1.0.
• SPI rozhraní pro připojení dalších čidel, rozšíření nejsou podporovány ve verzi 1.0.
