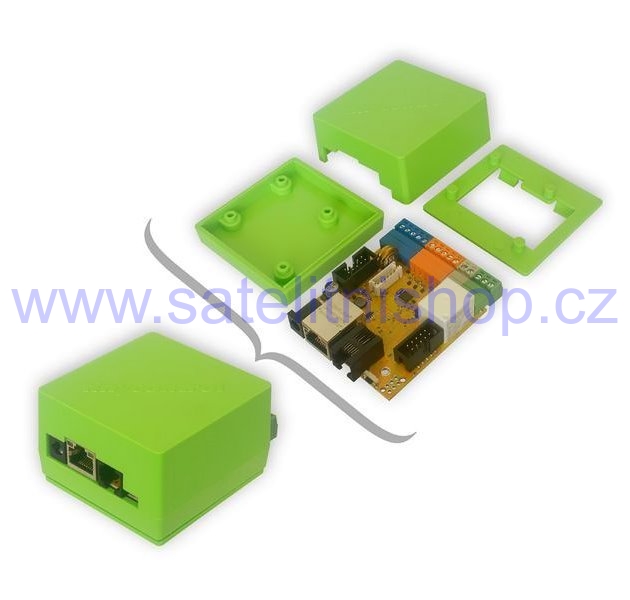

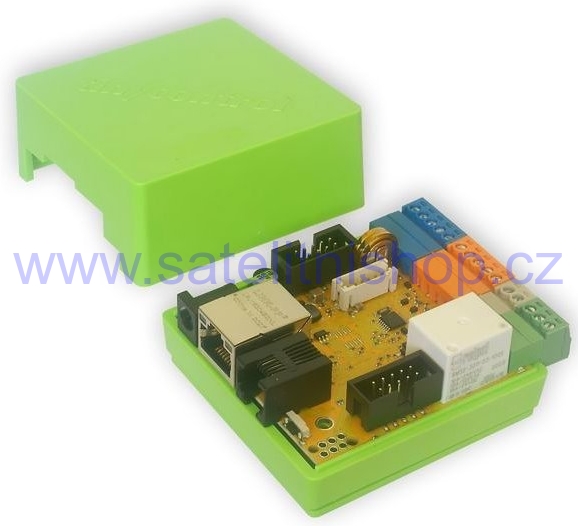

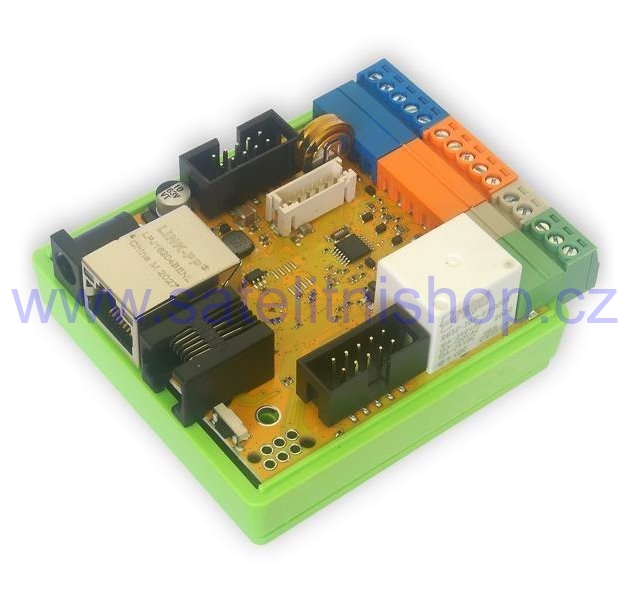

LAN ovladač s relé je jednoduché, univerzální a dostupné zařízení pro ovládání výstupů na základě informací z různých čidel. Slouží jako webový server, který zobrazuje různé druhy senzorů, a umožňuje dálkové ovládání výstupů.
Kromě toho je možné naprogramovat události a příslušná opatření ke splnění podmínek na některém z čidel. Vhodný pro mnoho aplikací muže být plánovač, který umožňuje zapnutí/vypnutí přístroje v určitý čas nebo na určité časové období. K dispozici je také výstup PWM pro ovládání osvětlení nebo elektrického motoru.

Nová HW verze 3.8 - Aktivní PoE napájení (802.3af), barevně odlišené konektory, ochrana proti napájecímu napětí nad 57 V, zabudovaná RTS (baterie), ve výchozím FW spuštěný DHCP klient (bez nutnosti změny IP).

HW verze 3.7 - Vylepšený výrobní postup pro větší stabilitu a lepší funkčnost.

Hlavní změny oproti verzi V2:

• Nové analogové vstupy např. pro měření proudu pomocí proudového transformátoru
• UART rozhraní pro připojení externích modulů (ZigBee, Wi-Fi, Z-wave, LoRaWAN, SigFox atd.)
• Kombinace stavu více vstupů na reakci výstupu
• Moderní konfigurační prostředí se dvěmi úrovněmi přihlášení (administrátor a uživatel)
• Možnost nastavení v češtině

Příklady použití:

• Automatická regulace topení, když teplota klesne nebo stoupne mimo nastavenou mez.
• Zapnutí/vypnutí světel nebo jiných zařízení
• Kompletní monitoring/ovládání solární elektrárny - napětí baterií, napětí a proud z FV panelů, výkon a výroba z měniče, spínání spotřebičů v závislosti na intenzitě oslunění panelů, apod.
• Regulace závlahy/detekce zatopení
• Zabezpečení na základě PIR čidla nebo detekce otevření dveří/oken
• Vzdálené sledování solárních regulátorů EPsolar připojených přes modbus sběrnici LAN ovladače (od verze firmwaru v1.24). Regulátor lze připojit přes konvertor Tinycontrol AKCELE-599 (popis zapojení v příloze).

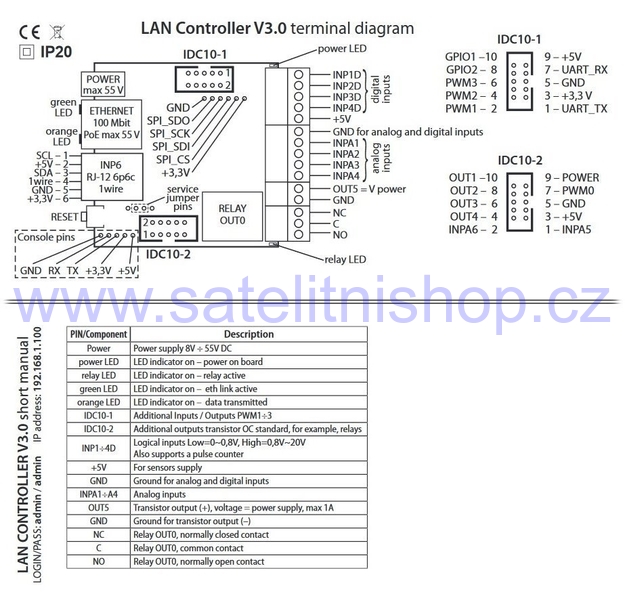

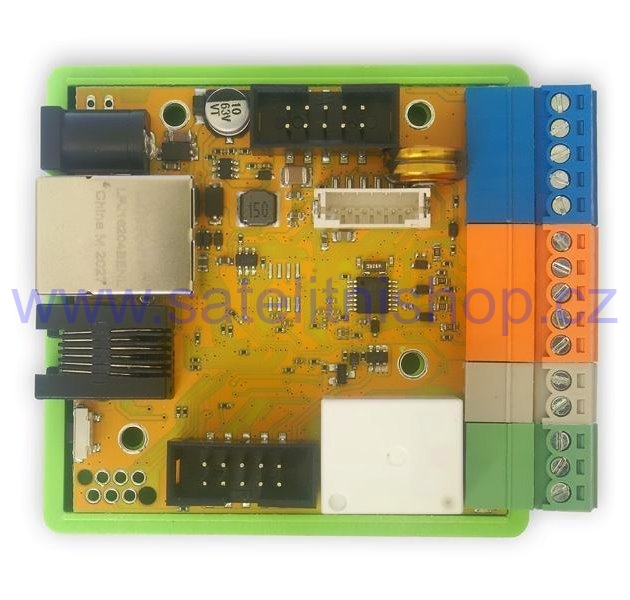

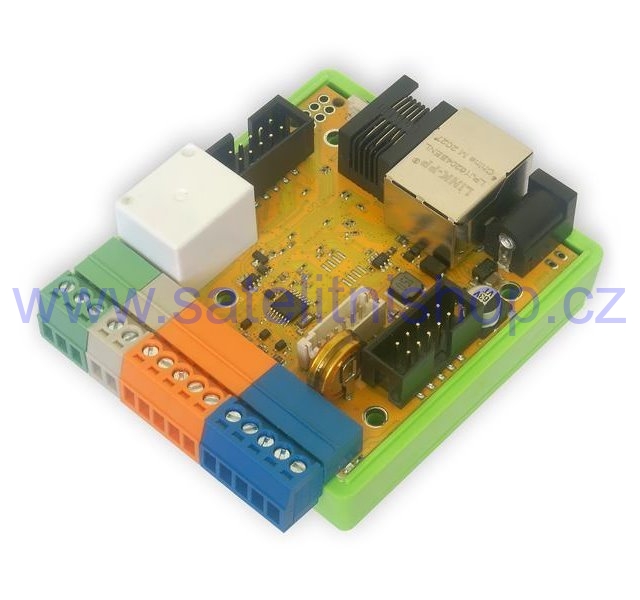

Základní vlastnosti:

• 2 analogové vstupy s přepínatelným ziskem - Měření napěti od 1 mV do 33 V, stejnosměrného proudu, střídavého proudu (přídavné senzory), termočlánky, snímače vzdálenosti, fotorezistory pro měření osvětlení a mnoho dalších. (12-bit převodník)
• 2 analogové vstupy do 3,3 V - pro měření DC napětí a proudu (určeno pro senzory)
• 1Wire a I2C vstup - 4x DS18B20 teplotních čidel a 3x I2C čidlo např. AM2320
• 4 logické vstupy
• 1 relé (NC, NO, C)
• 1 tranzistorový výstup, poskytuje napájecí napětí na výstupu, k ovládání zařízení s proudovým odběrem do 1A
• 4 tranzistorové (OC) výstupy pro spínací relé
• 4 výstupy PWM (50 Hz až 100 kHz)
• UART rozhraní pro komunikaci s externími zařízeními přes sériový port
• Softwarová podpora čidel kvality ovzduší (PM) SDS011, CO2 MH-Z16 / 19 a měničů Duralux na UART rozhraní
• Spolupráce s komunikačními moduly, jako LoRa, GSM a mnoho dalších
• Měření teploty a napájecího napětí na desce
• Moderní a pohodlné webové rozhraní, podpora java-script
• Schopnost nahrát své vlastní webové stránky
• Možnost konfigurace vlastního panelu, nahrát vlastní pozadí nastavení a zobrazovat potřebné údaje nebo tlačítka
• Přihlášení jako správce - konfigurace nebo jako uživatel - zobrazení stavů
• Logické operace AND, OR, NAND, NOR, XOR se vstupy a událostmi

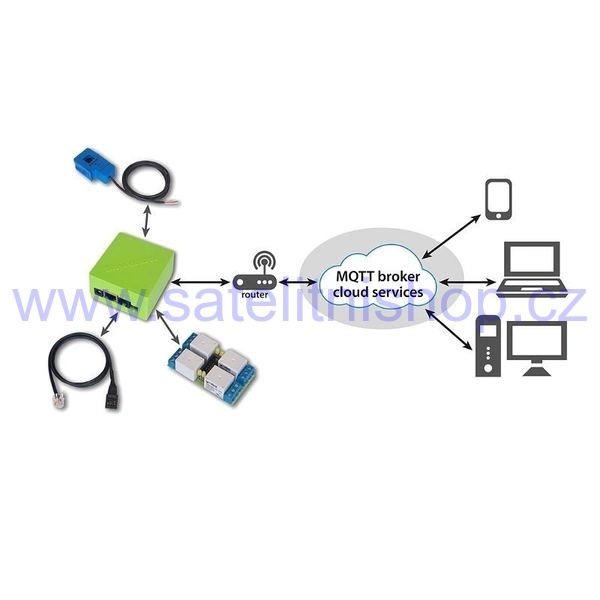

• SNMP, HTTP GET/POST, MQTT
• Zařízení dálkového ovládání výstupu

ZÁKLADNÍ SPECIFIKACE

Napájecí napětí: 8-55 V
Příkon: 1 W
PoE: ano, aktivní 802.3af
Rozhraní: Ethernet 100Mbps
Relé: 10 A, 125 VAC
Pracovní teplota: -20 až +85 °C
Rozměry: 67 x 57 x 48 mm
Hmotnost: 50 g

Aktuální verze firmware je vždy ke stažení u výrobce

Výrobek není samostatně funkční, vyžaduje odbornou montáž.
