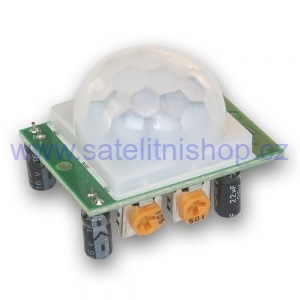

PIR modul miniaturní HC-SR501
PIR čidlo typu HC-SR501 umožňuje detekci pohybu na bázi infračerveného záření.Detektor detekuje změnu 2 oddělených IR oken a zesilovač převádí pulsní signál s vysokou úrovní logické. Takový signál může být snadno použit pro pohon tranzistoru nebo logický vstup procesoru.

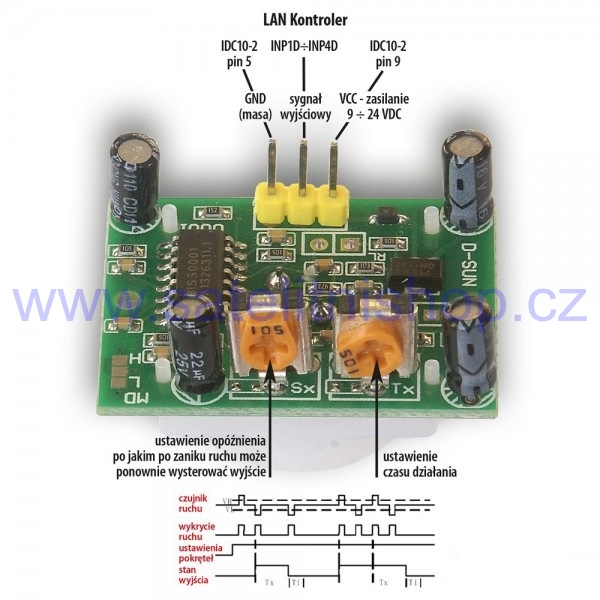

V případě použití Lan Controller výstupem na detektoru musí být připojen k logického vstupu INP1-4D. Mějte však na paměti, že nucený detektor Low Low stav je stav odpočinku, a vysoké vysoké body na osvobození PIR-a.

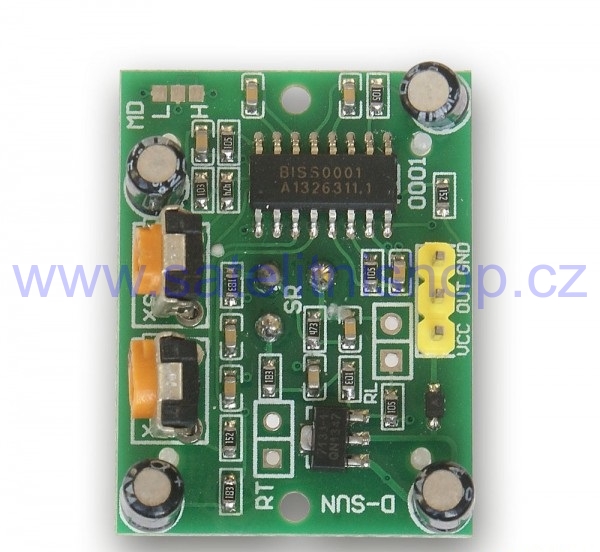

Na desce jsou 2 potenciometry popsané jako SX a Tx.
Tx nastaví vysoký stav po operaci detektoru - pro potenciometr několika časových s by měl být bod. zhruba 9 za hodinu.
Sx- nastavuje zpoždění bdění po konečném osvobození - zde se mění velmi málo přizpůsobivosti v krátkém časovém úseku.
Snímač pracuje v retriggerin, tedy v případě detekce pohybu na výstupu se udržuje po celou dobu vysoké.
Tech Data:
Napájení: 5-24V
Pracovní dosah: až 7 m
Úhel pohledu: 360st x100st
Signalizace: Vysoká - detekce pohybu, Low - nedostatek pohybu
Rozměry 32x25x27mm
V případě použití Lan Controller výstupem na detektoru musí být připojen k logického vstupu INP1-4D. Mějte však na paměti, že nucený detektor Low Low stav je stav odpočinku, a vysoké vysoké body na osvobození PIR-a.
Na desce jsou 2 potenciometry popsané jako SX a Tx.
Tx nastaví vysoký stav po operaci detektoru - pro potenciometr několika časových s by měl být bod. zhruba 9 za hodinu.
Sx- nastavuje zpoždění bdění po konečném osvobození - zde se mění velmi málo přizpůsobivosti v krátkém časovém úseku.
Snímač pracuje v retriggerin, tedy v případě detekce pohybu na výstupu se udržuje po celou dobu vysoké.
Tech Data:
Napájení: 5-24V
Pracovní dosah: až 7 m
Úhel pohledu: 360st x100st
Signalizace: Vysoká - detekce pohybu, Low - nedostatek pohybu
Rozměry 32x25x27mm
