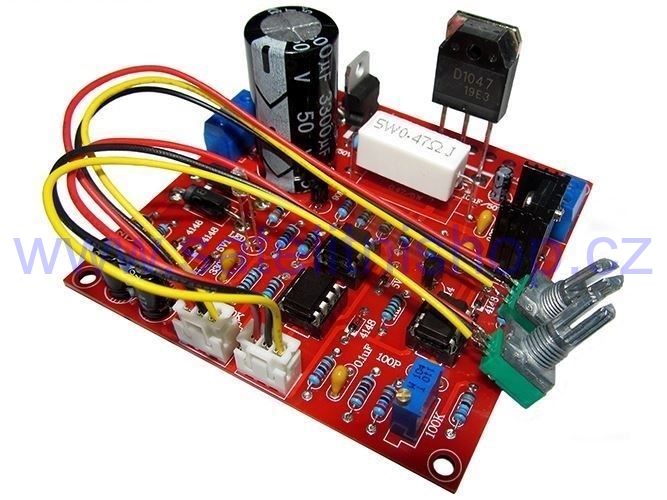

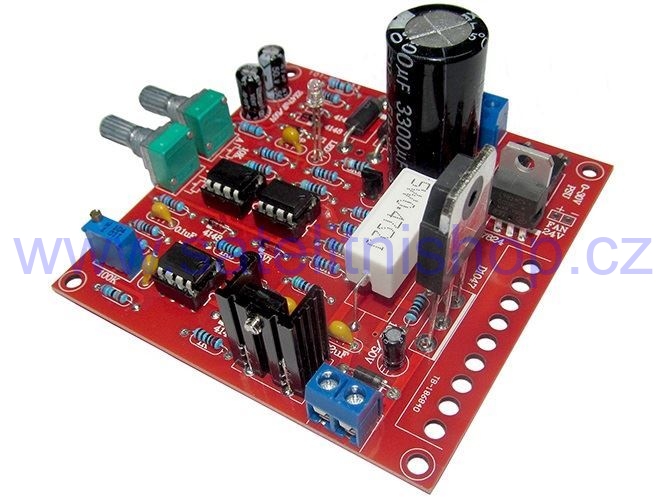

Zdroj stabilizovaný regulovatelný 0-30V/2mA-3A STAVEBNICE
Stavebnice plynule regulovatelného analogového zdroje 0–30V/2mA-3A , který může mít charakter laboratorního zdroje s výhodami analogového provozu (absence rušení)
Specifikace:
Vstupní napětí: 24V AC
Vstupní proud: max 3A
Výstupní napětí: 0–30V DC
Výstupní proud: 2mA-3A
Zvlnění výstupního napětí: <0.01%
LED indikátor proudového omezení
Rozměry DPS: 84×84mm
Pokyny k sestavení:
Sestavení stavebnice je velmi jednoduché díky masce na DPS s hodnotami a typy všech součástek, takže není nutno používat montážní plán. Přesto je vhodné připomenout několik zásad:
-výkonový odpor 0,47R/5W pájejte min.5mm od DPS, aby ji sálající teplo nepoškodilo
-pro výkonový tranzistor zajištěte dostatečné chlazení. Při nejnepříznivějších podmínkách (napájení 1V, odběr 3A) je odpadní teplo okolo 100W
-při prvním zapojení potenciometry P1 a P2 vytočíme do levé krajní polohy a trimrem VR1 nastavíme nulové výstupní napětí na svorkách 7 a 8.
Nyní je modulpřipraven k použití
Upozornění
Pro připojení potenciometrů pomocí kabelů je nutno dokoupit 2ks (7554)
Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
